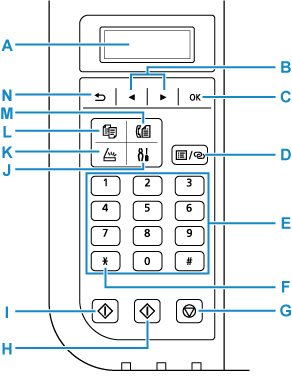

Panel operacyjny
- A: LCD (ciekłokrystaliczny)
- Wyświetla komunikaty, pozycje menu i informacje o stanie aktywności urządzenia.
- B: Przyciski i
- Służy do wybierania menu lub elementów ustawień. Przyciski i służą również do wpisywania znaków.
- C: Przycisk OK
- Zatwierdza wybór pozycji menu lub ustawienia. Ten przycisk służy również do usuwania błędów lub wyjmowania dokumentów znajdujących się w urządzeniu ADF (Automatycznym podajniku dokumentów).
- D: Przycisk Menu/Połączenie bezprzewodowe (Menu/Wireless connect)
-
Wyświetla ekran Menu kopii (Copy menu), Menu skanowania (Scan menu) lub Menu FAKS (Fax menu).
Aby ustawić informacje o routerze bezprzewodowym w drukarce bezpośrednio za pomocą smartfonu lub podobnego urządzenia (bez konieczności dokonywania zmian w routerze), naciśnij i przytrzymaj ten przycisk.
- E: Przyciski numeryczne
- Służą do wprowadzania wartości numerycznych, np. liczby kopii, a także do wprowadzania numerów faksów/telefonów i znaków.
- F: Przycisk Tonowo (Tone)
- Umożliwia tymczasowe przełączenie wybierania na tonowe, jeśli drukarka jest podłączona do linii z wybieraniem impulsowym.
- G: przycisk Stop
- Powoduje anulowanie operacji w trakcie realizowanego zadania drukowania, kopiowania, skanowania lub wysyłania/odbierania faksu.
- H: Przycisk Kolor (Color)
- Służy do rozpoczęcia kopiowania, skanowania, wysyłania faksu itd.
- I: Przycisk Czarny (Black)
- Rozpoczyna kopiowanie, skanowanie lub wysyłanie faksu itp. w czerni i bieli.
- J: Przycisk Ustawienia (Setup)
- Powoduje wyświetlenie ekranu Menu ustawień (Setup menu). W menu tym można przeprowadzać konserwację drukarki oraz zmieniać jej ustawienia.
- K: Przycisk SKANUJ (SCAN)
- Umożliwia przełączanie drukarki w tryb skanowania.
- L: Przycisk KOPIUJ (COPY)
- Umożliwia przełączanie drukarki w tryb kopiowania.
- M: Przycisk FAKS (FAX)
- Umożliwia przełączanie drukarki w tryb faksu.
- N: Przycisk Wstecz (Back)
- Powoduje wyświetlenie poprzedniego ekranu na wyświetlaczu LCD.
